Конвейерная лента с металлическим кордом

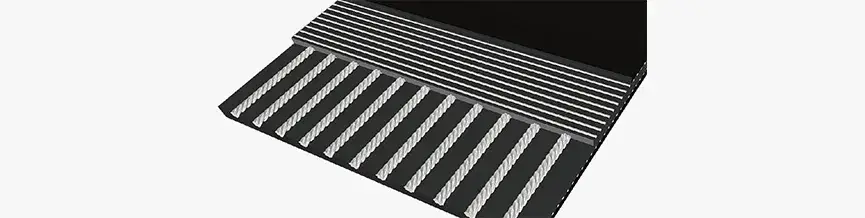

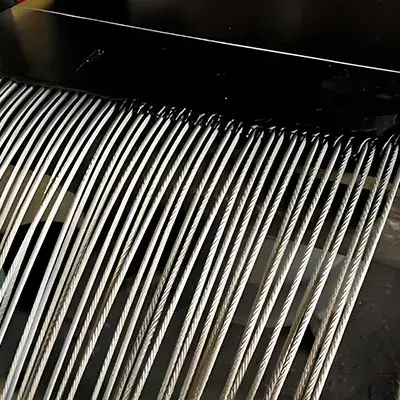

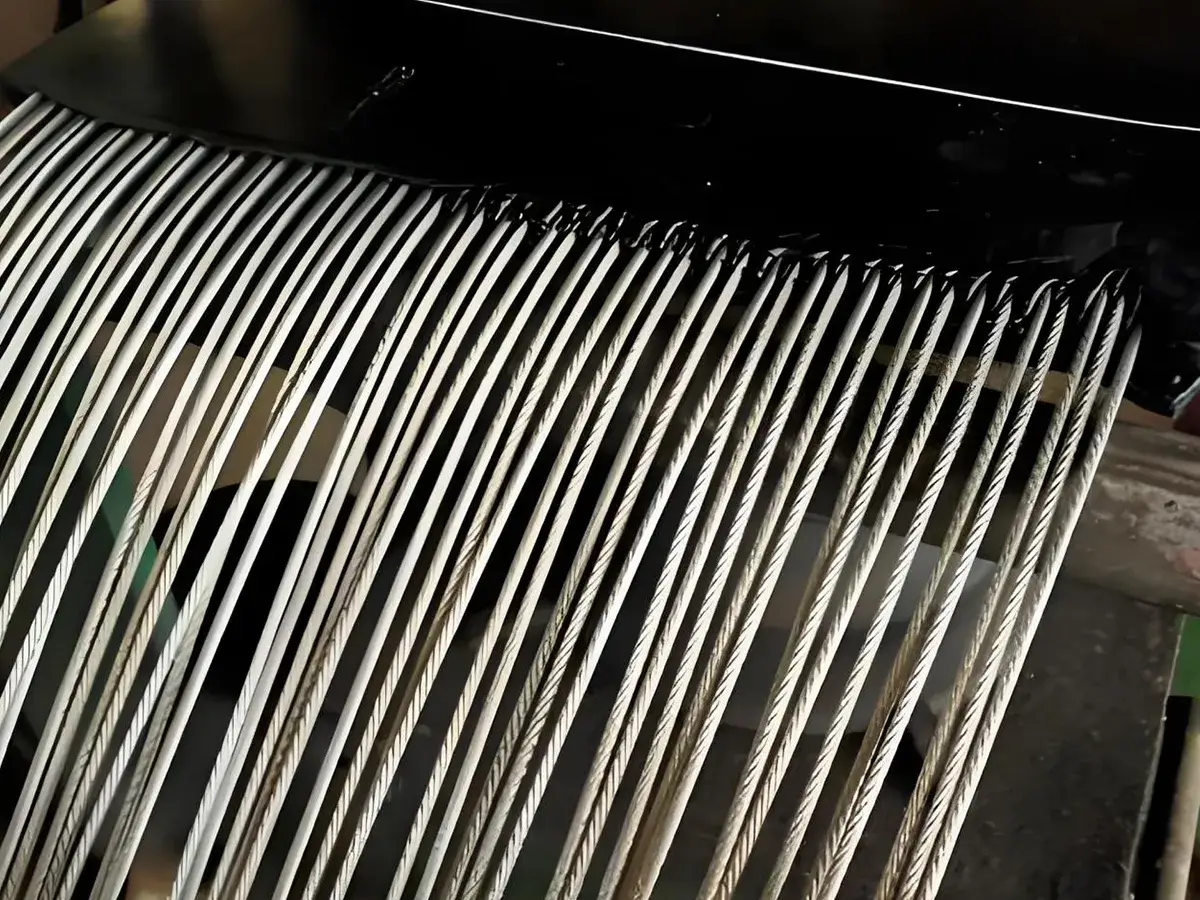

Конвейерные ленты со стальным кордом используют стальные тросы в качестве каркаса, который находится под резиновым покрытием, формируя высокопрочную ленту, состоящую из промежуточного резинового слоя, стальных тросов, обкладочных слоев и краевой резины. Ленты предназначены для транспортировки на большие расстояния с высокой производительностью и скоростью в угольной, горнодобывающей, портовой, металлургической, энергетической, химической, цементной промышленности, при производстве строительных материалов, а также тоннелестроении (с применением тоннелепроходческих комплексов).

Запросить расчет стоимости

Основные преимущества

Оцинкованные стальные тросы полностью сцепляются с проникающим промежуточным резиновым слоем, что обеспечивает высокую стойкость к межслойному расслоению.
Металлический каркас полностью совместим с катушечными датчиками, системами рентгеновского обнаружения разрывов и микроволновыми системами контроля. Это обеспечивает оперативный контроль в режиме реального времени с выдачей предупреждений об обрыве корда, проскальзывании стыка и продольном разрыве ленты.
Плотная продольная сеть стальных кордов в сочетании с высокопроизводительной резиной покрытия обеспечивает поглощение энергии удара и демпфирование ударных нагрузок, гарантируя стойкость ленты к воздействию крупных и остроконечных материалов в зонах загрузки при тяжелых режимах нагружения.
Если износилось покрытие, но сохранились в целостности стальные корды, лента подлежит повторной обкладке и повторной вулканизации для дальнейшего использования. По окончании срока службы материалы ленты (металл и резина) обладают значительной ценностью для переработки и утилизации.

Классификация

По свойствам покрытия: стандартное, огнестойкое, холодостойкое, износостойкое, теплостойкое, стойкое к воздействию кислот и щелочей.
По внутренней структуре: стандартная и поперечно-армированная (стойкая к продольному разрыву). Ленты, стойкие к продольному разрыву, оснащаются дополнительным противоразрывным элементом, обеспечивающим повышенную несущую способность защиту от продольного расслоения/разрыва. В основном применяется для транспортировки тяжелой руды и навалочных грузов.
Класс ленты определяется толщиной и плотностью обкладочного слоя.

Параметры

Показатель адгезии стального корда
Сила	Прочность связи, Н/мм, ГОСТ 9770‑88	Адгезия, Н/мм, DIN22131-88
ST600	54	60
ST800	60	70
ST1000	64	80
ST1250	69	95
ST1600	74	105
ST2000	84	105
ST2500	98	130
ST3150	108	140
ST4000	118	145
ST4500		150
ST5000		165
ST5400		175
ST6300		180

Основные технические данные. Исполнительный стандарт – GB/T9770 (международный аналог)
	Объект					Количество стальных кордов	Ширина мм						Мин. диаметр барабана мм
	2m	Диаметр корда мм	Шаг корда ±15 мм	Верхнее покрытие мм	Нижнее покрытие мм		800	1000	1200	1400	1600	1800	Мин. диаметр барабана мм
St630	630	3,00	10	5	5		75	95	113	133	151		500
St800	800	3,50	10	5	5		75	95	113	133	151	171	500
St1000	1000	4,00	12	6	6		63	79	94	111	126	143	630
St1250	1250	4,50	12	o	6		63	79	94	111	126	143	800
St1600	1600	5,00	12	6	6		63	79	94	111	120	143	1000
St2000	2000	6,00	12	8	6		63	79	94	111	126	143	1000
St2500	2500	7,20	15	8	0		50	64	76	89	101	114	1250
St3150	3150	8,10	15	8	8		50	64	76	89	101	114	1400
St3500	3500	8,60	15	8	8		50	64	77	90	104	117	1600
St4000	4000	8,90	15	8	8		50	64	77	90	104	117	1600

Рекомендуемые минимальные диаметры приводных и натяжных барабанов для конвейеров со стальными кордными лентами

Тип	Минимальный диаметр (мм)
ST630	800
St800	800
St1000	800
ST1250	800
ST1600	1000
ST2000	1000
ST2500	1250
ST3150	1400
ST3500	1400
ST400	1400
ST4500	1800
ST5000	2000
ST5400	2000
ST6000	2000

Стандарты применения и ключевые характеристики конвейерных лент со стальными кордами

Тип исполнения	Стандарты и ключевые показатели
Стандартный	GB/59770 DIN22131 JIS-L 6369:2000
Огнестойкий	MT668 HG2539 \|\|Тип DIN22131 JIS-K 6324:2000
Общий огнестойкий	HG2539 \| Тип DIN22103 DIN22121
Огнеупорный	HG/T2297 ISO4195
Износостойкий	Показатель износа (по Шаобоэр) меньше или равен 90 мм³
Термо- и износостойкий	Выдерживает температуру до 125°C; потеря объема при истирании по Шору – не более 150 мм³
Стойкий к маслу, кислоте и щелочи	HG4-846 HG/T 3714-2003 RMA (MOR OF)
Морозостойкий	Температура хрупкости -20℃~-50℃ HG/T 3647-1999
Озоностойкий	Концентрация озона 50x10-6м³40℃/72ч (без образования трещин)
